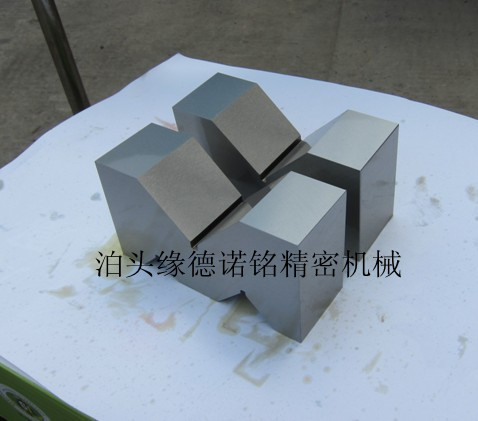

三口V型架又稱M型精密鋼件V型架標準：按   GB4972-85標準制造，一般都成對供應，是一個四棱體，兩個工作面上加工有三個尺寸不同的90度的槽。主要適用于軸類零件的檢驗和劃線。本產品均可按用戶要求尺寸、V型槽角度加工定做

V型架精度：分為1級、2級、3級。

三、V型架主要用來安放軸，套筒，圓盤等圓形工件，以便找中心線與劃出中心線。一般V型架都是一副兩塊，兩塊的平面與V型槽都是在一次安裝中磨出的。精密V型架的尺寸相互表面間的平行度，垂直度誤差在0.01毫米之內，V型槽的中心線必需在V型架的對稱平面內并與底面平行，同心度，平行度的誤差也在0.01毫米之內，V型槽半角誤差在±30~±1范圍內。精密V型架也可做劃線，帶有夾持弓架的V型架，可以把圓柱形工件牢固的夾持在V型架上，翻轉到各個位置劃線。

有以下規格供您選擇，如需特殊規格請聯系客戶人員。
